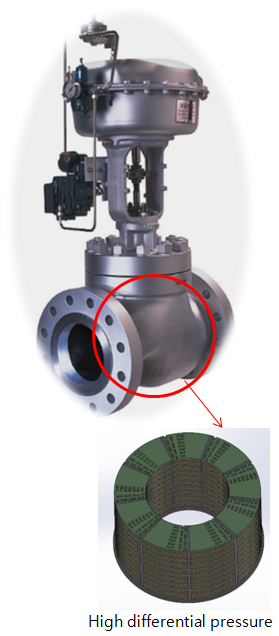

고차압컨트롤밸브 현장 맞춤/고차압 트림을 적용한 제어밸브 설계 및 제작
제어 밸브 주요 부품 손상
- 제어밸브 전/후단 차압이 크고 고온 유체 유량을 제어할 경우 제어밸브 내부에서 케비테이션 및 플레싱으로
유체 침식이 발생하여 주요 부품을 손상 시킴 - 제어밸브 전/후단 차압이 클경우 Open 및 Close시 높은 구동기 출력이 요구됨.

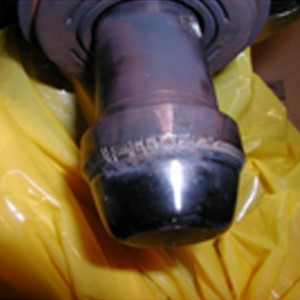

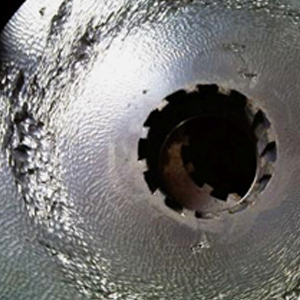

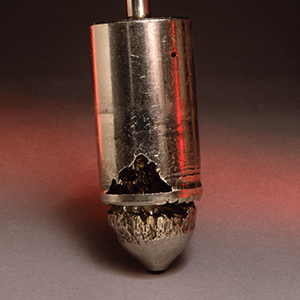

제어밸브 부품 손상 사례
(Plug, Seat-ring)
해결 방안
- 고차압 Trim을 적용하여 제어밸브 내부에서 유체 운동 에너지를 감소 시킴.
- Plug, Seat-ring 및 Trim(Gage)에 표면 경화 처리로 유체 침식을 방지함.

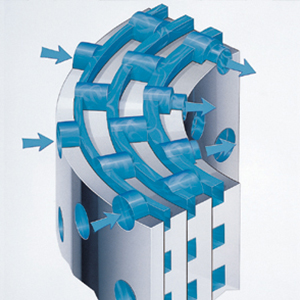

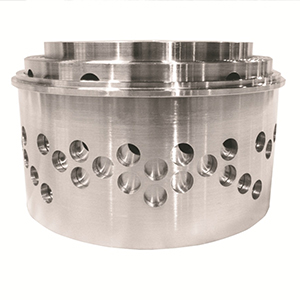

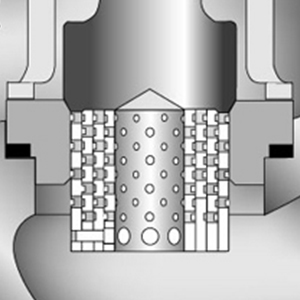

고차압 제어밸브 트림 예시
트림 특성
| 항목 | 자사 제품 | 국내외 제품 |
|---|---|---|
| Trim Part |
|
|
| Trim Flow |
|
|
| 설계/제작 |
|
|
| 유지/정비 |
|
|

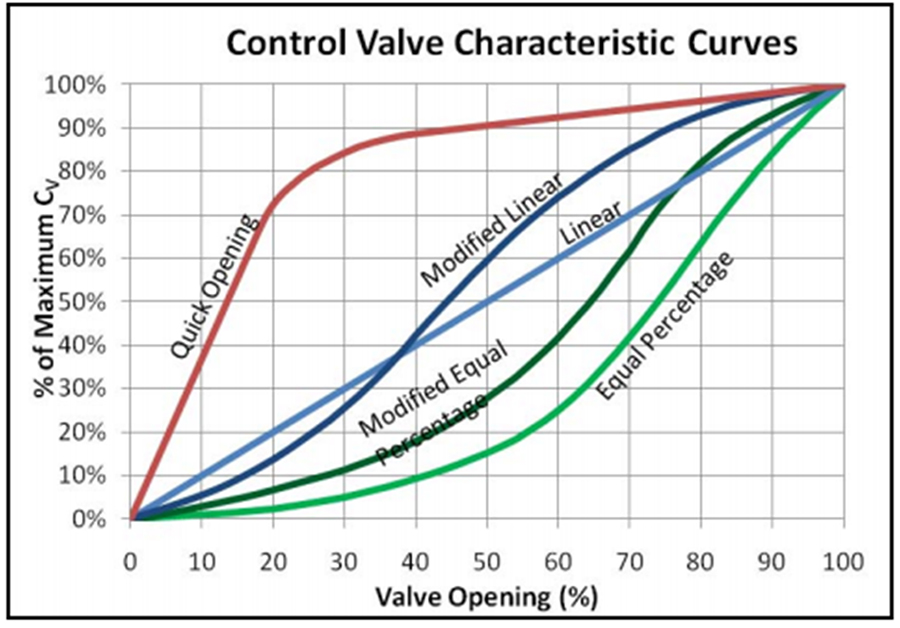

< 커브 그래프 >

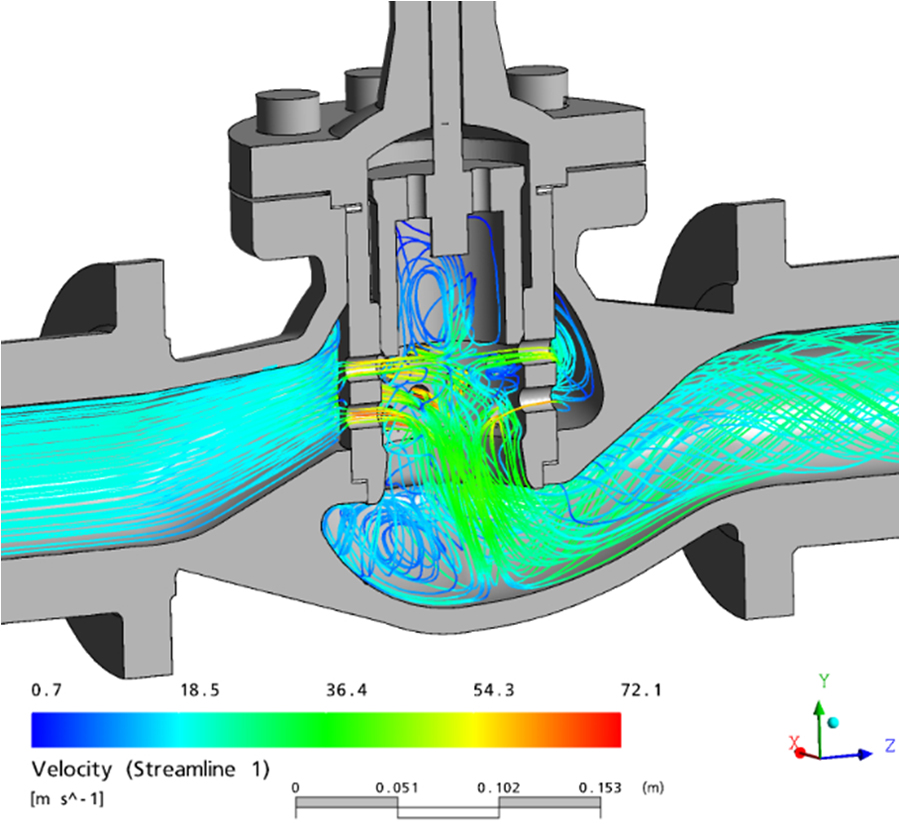

< 해석 그림 >
